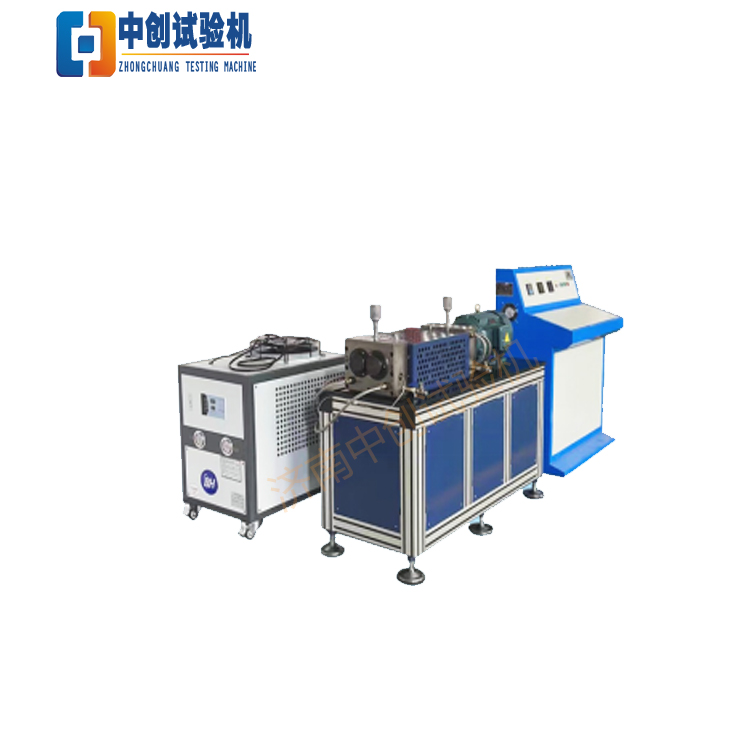

MRC-1型齿轮磨损试验机

  • 产品名称：MRC-1型齿轮磨损试验机
  • 订购热线：0531-85990007
  • 在线咨询

中创产品介绍

适用范围：

齿轮磨损试验机是一款多用途试验机，可用于评定润滑剂的承载能力，亦可用于齿轮副的胶合承载能力和齿轮接触承载能力的试验，可完成下列试验：

◇ 通过西德润滑试验（DIN51354）标准方法，即FZG齿轮油试验来确定由齿轮油引起的齿轮擦伤负荷和重量变化。

◇ 确定由不同材质制成的齿轮，其齿面承载能力的强度曲线。

◇ 确定由不同材质制成的齿轮，其齿根承载能力的强度曲线。

◇ 齿面的疲劳强度试验。

◇ 润滑油剪切安定性测定法试验

依据标准：

   SH/T 0306-2013 润滑油承载能力的评定FZG目测法

   SH/T 0200-92含聚合物润滑油剪切安定性测定法(齿轮机法)

   GB/T 13672-92 齿轮胶合承载能力试验方法

   GB/T 14229-93 齿轮接触疲劳强度试验方法

   GB/T 14230-93 齿轮弯曲疲劳强度试验方法

技术指标：

序号

项目名称

技术指标

1

比较大扭矩

1K N.m

2

载荷级数

13级

3

转    速

无极调速

两级变速（1）1450r/min

（2）2900r/min

4

试验油温

90±2℃

5

试验齿轮箱容量

（轴中心线至箱底面的部分）

1.25L

6

加热功率

0.8KW×3＝2.4KW

标准试验齿轮

精     度

5级

中 心 距

91.5mm

齿    宽

20

模    数

4.5

齿    数

Z小=16      Z大=24

压 力 角

α=20°

啮 合 角

αb=20°26ˊ

变位系数

X小=0.8532    X大=－0.5

可根据客户需求，订制特殊规格齿轮摩擦副


  MRC-1型齿轮磨损试验机
