碟簧弹簧负荷-刚度检查及刚度曲线

更新时间：2022-04-20  浏览次数：

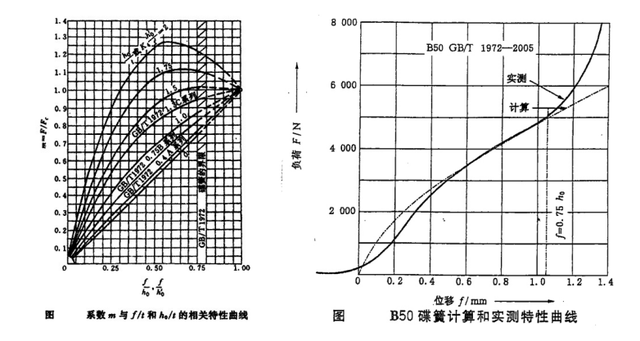

碟形弹簧与普通圆柱螺旋弹簧不同，一般不能使变形和负荷成虎克定律，P-f不是一根直线。碟形弹簧P-f曲线是根据ho/t来决定的。标准碟簧A系列ho/t=0.4，近似一根直线，B系列ho/t=0.75为一渐减性曲线，C系列碟簧ho/t=1.3，如果ho/t>1.3，此时的碟形弹簧受力状态就不稳定了，在强压和测力时会翻边，测力曲线会发生突变。ho/t再增大，还会产生零刚度和负刚度曲线，具体见图（2）

碟簧弹簧负荷-刚度检查及刚度曲线
