塑料薄膜是重要的软包装材料之一，关于高分子聚合物来说，在没有外力作用时，大分子链、链段或微晶的陈列是无序的，出现各向异性。当遭到拉伸应力等外力作用时，大分子链、链段或微晶就会沿着外力方向停止有序陈列，发生不同水平的取向，构成取向态构造。但是取向后，由于取向方向与未取向方向上原子之间的作用力不同，聚合物出现爲各向异性，致使资料在取向方向上的模量、强度、折射率等性质与取向前有了明显的差异。因此关于成品薄膜，由于纵向、横向取向水平的不同，薄膜的拉伸试验选择薄膜拉伸测试机来完成试验。
   本次实验依据国标关于塑料试样形态调理和实验的规范环境规则的环境条件下放置4~8h，并用我司消费的0.5级薄膜拉伸测试机停止实验，并依据相应数据曲线取得其不同的特点。
 1.BOPP薄膜
   BOPP薄膜的拉伸实验采用切割法制备试样，试样类型爲2型试样，采用长150mm、宽(15±0.1)mm的长条形，夹具间距爲100mm，实验速度爲(250±25)mm/min，辨别停止纵向和横向拉伸测试，绘制拉伸曲线，如图1所示。

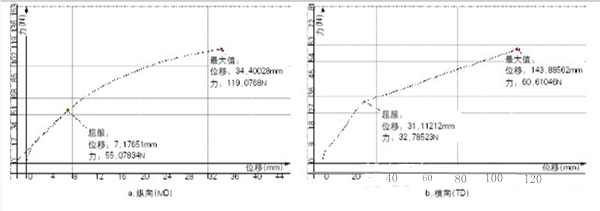

图1 BOPP薄膜拉伸曲线(厚度：27μm)
   从图1可知，BOPP薄膜纵向、横向拉伸曲线形状差别较大。MD曲线较爲平滑，拉伸力数值较大，拉伸呈刚性;TD曲线出现出屈从拐点，拐点前后曲线线性平直。
   2.CPP薄膜
   CPP薄膜试样采用长150mm、宽15mm的长条形，标距爲50mm，实验速度爲(500±50)mm/min，辨别停止纵向和横向拉伸测试，绘制拉伸曲线，如图2所示。

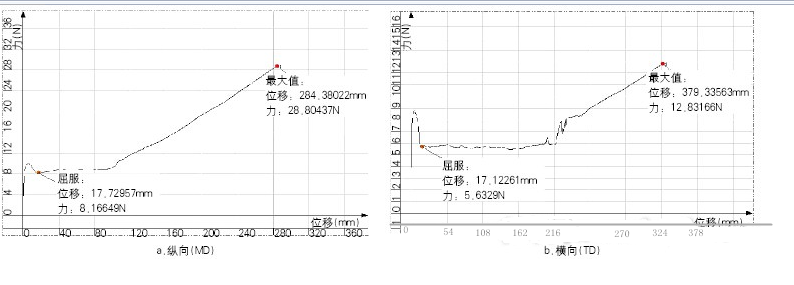

图2 CPP薄膜拉伸曲线(厚度：25μm)

   CPP薄膜纵向、横向拉伸曲线形状近似，起始拉伸力迅速上升，曲线斜率较大，进入屈从后拉伸力随拉伸伸长的增大无分明变化，曲线呈波浪状崎岖，随后随拉伸伸长的增大薄膜拉伸力呈线性降低，表现出拉伸硬化景象。
   3.LDPE薄膜
   LDPE薄膜试样爲2型试样，宽度爲10mm，夹具间距爲50mm，实验速度爲(500±50)mm/min，辨别停止纵向和横向拉伸测试。图3爲比较常用的LDPE薄膜拉伸曲线。

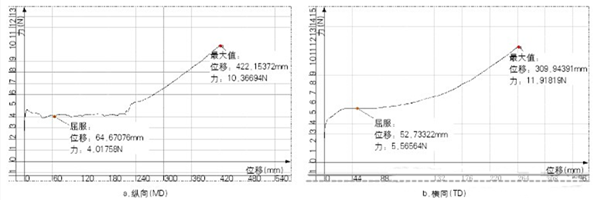

图3 LDPE薄膜拉伸曲线(厚度：40μm)

从图3可知，MD曲线与CPP薄膜的拉伸曲线相似;TD曲线起始拉伸力迅速上升至屈从拐点，后随拉伸伸长的增大薄膜拉伸力降低较爲迟缓，但曲线平滑，拉伸力波动。
   4.BOPET薄膜
   BOPET薄膜试样采用2型试样，长150mm、宽(15±0.1)mm的长条形，夹具间距爲100mm，实验速度爲(100±10)mm/min，辨别停止纵向和横向拉伸测试，绘制如图4所示的拉伸曲线。

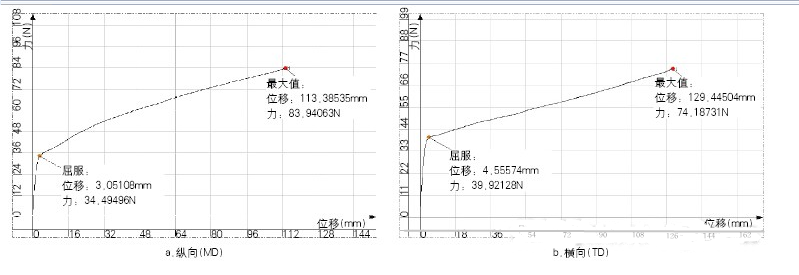

图4 BOPET薄膜拉伸曲线(厚度：25μm)

   从图4可知，BOPET薄膜纵向、横向曲线形状和数值均相近，起始拉伸力迅速上升至分明的屈从拐点，之后拉伸力随拉伸伸长的增大根本呈线性降低;曲线形状润滑平直，表现出拉伸力波动，标明资料功能较爲平衡。



更多详细的资料请咨询济南中创试验机销售工程师
