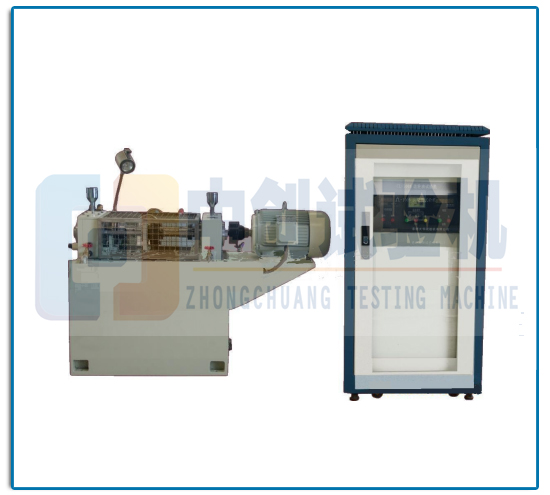

齿轮接触疲劳强度试验机主要用于测试确定齿轮接触承载能力所需的基础数据以及承载力。

试验方法：

确定齿轮接触疲劳强度应在齿轮疲劳试验机上进行试验齿轮的负荷运转试验。当齿面出现接触疲劳失效或齿面应力循环次数达到轨道的循环基数N。而未失效时，试验终止并获得齿面在试验应力下的一个寿命数据。当试验齿轮及试验过程均无异常时，通常将该数据称为“试验点”。根据不同的试验目的，选择下列不同的试验点的组合，经试验数据的统计处理，确定试验齿轮的基础疲劳特性曲线及接触疲劳极限应力。

常规成组法：

常规成组法用于测定试验齿轮的可靠度-应力-寿命曲线，求出试验齿轮的接触疲劳极限应力。

试验时取4-5个应力级，每个应力级不少于5个试验点。比较高应力级中的各试验点的齿面应力循环次数不少于1*10^6，比较高应力级与次高应力级的应力间隔为总试验应力范围的40%-50%，随着应力的降低，应力间隔逐渐减少。比较低应力级至少有一个试验点越出。

少试验点组合法：

少试验点组合法通常用于测定S-N曲线或仅测定极限应力。

实验室试验点总数为7-16个，测定S-N曲线时，应力级为4-10个，每个应力级取1-4个试验点。

测定极限应力时可采用升降法。

采用正交法进行对比试验时，每个对比因素至少有3个试验点。
