范围

    GB/T 16823的本部分规定了螺纹紧固件和相关零件进行扭矩一夹紧力试验的条件。

    本部分主要适用于由碳钢和合金钢制造的、螺纹规格为M3一M39的螺栓、螺钉、螺柱和螺母。其机械性能应分别符合GB/T 3098.1、GB/T 3098.2或GB/T 3098.4。本部分也适用于符合150 68一1规定的其他内、外螺纹紧固件连接副。

    本部分不适用于紧定螺钉及类似的不受拉力的螺纹紧固件，也不适用于有锁紧性能，自攻或良挤成

型的螺纹紧固件。

    除非另有协议，试验在室温下进行。而标准的试验条件为10℃一35℃。

    本部分规定的方法可以确定螺纹紧固件与相关零件的紧固特性。

引用标准：

GBT 70. 1内六角圆柱头螺钉一(GB/T 70.1-2008,IS0 4762:2004,MOD)

GBT 96. 1大垫圈A级(GB/T 96.1-2002,eqv ISO 7093-1:2000)

GBT 192 普通螺纹基本牙}<GB/T 192-2003,IS0 68-1:1998,MOD)

GB/T 228 金属材料室温拉伸试验方法(GB/T 228-2002 , eqv ISO 6892 ; } 998)

GB/T 3098. 1紧固件机械性能螺栓、螺钉和螺柱(GB/T 3098.1-2010 , ISO 898-1:1999 , IDT)

GB/T 3098. 2紧固件机械性能螺母粗牙螺纹(GB/T 3098.2-2000,idt ISO 898-2:1992)

GB/T 3098. 4紧固件机械性能螺母细牙螺纹(GB/T 3098.4-2000,idt ISO 898-6:1994)

GB/T 3103. 3紧固件公差平垫圈(GB/T 3103.3-2000,idt ISO 4759-3:2000)

GB/T 5267.1紧固件电镀层(GB/T 5267.1-2002,IS0 4092;1999,IDT)

GB/T 5267. 2紧固件非电解锌片涂层(GB/T 5267.2-2002,IS0 10683:2000,mT)

GB/T 5277紧固件螺栓和螺钉通孔(GB/T 5277-1985,eqv ISO 273:1979)

GB/T 5782六角头螺栓(GB/T 5782-2000,eqv ISO 4014:1999)

GB/T 5783六角头螺栓全螺纹(GB/T 5783-2000,eqv ISO 4017;1999)

GB/T 5785六角头螺栓细牙(GB/T 5785-2000,eqv DSO 8765:1999)

GB/T 6170  1型六角螺母(GB/T 6170-2000，eqv ISO 4032:1999

GB/T 6171  1型六角螺母细牙(GB/T 6171-2000,eqv ISO 8673:1999)

GB/T 6175  2型六角螺母(GB/T 6175-2000，eqv ISO 4033:1999)

GB/T 6176  2型六角螺母细牙(GB/T 6176-2000,eqv ISO 8674:1999)

GB/T 16674. 1六角法兰面螺栓小系列(GB/T 16674.1---2004,IS0 15071:1999,MOD)

GB/T 16674. 2六角法兰面螺栓细牙小系列(GB/T 16674.2-2004, ISO 15072 ;1999 , MOD)

常用术语：

夹紧力clamp force    F   拧紧过程中，作用在螺栓杆部的拉力或被连接零件之间的压力。

屈服夹紧力yield clamp force   Fy拧紧时，在复合应力状态下，螺杆或啮合螺纹达到屈服时的夹紧力。

极限夹紧力ultimate clamp force Fu在复合应力状态下，螺杆断裂前可能产生的比较大夹紧力。

紧固扭矩tightening torqne

扳紧扭矩Wren}h}ng torque

施加扭矩applied torque   T拧紧时，施加于螺母或螺栓头部的扭矩。

屈服紧固扭矩yield tightening torque   Ty  达到屈服夹紧力的紧固扭矩。

螺纹扭矩thread torqae T  th  拧紧过程中，通过啮合螺纹作用于螺栓杆部的扭矩。

支承面摩擦扭矩brering surface friction torque拧紧过程中，通过支承面作用于被连接件之间的扭矩。

极限紧固扭矩ultimate tightening torque    达到极限夹紧力的紧固扭矩。

 试验原理

    紧固扭矩平稳地作用于螺栓一螺母连接副或者螺钉一螺母连接副以产生夹紧力，测量和(或)确定一个或更多紧固特性。这些特性包括摩擦系数、总摩擦系数、螺纹摩擦系数、支承面摩擦系数、屈服夹紧力、屈服紧固扭矩、转角和极限夹紧力。在弹性变形的范围内，扭矩与夹紧力理论上呈线性关系。

    注:对螺柱只能侧定螺纹摩擦系数。

    有两种不同目的的试验:

    a)在标准条件下，紧固件的紧固特性试验规定的试验垫板或试验垫圈(HH型或HL型)，以及7.3和7.4规定的试验螺母和试验螺栓。

    b)在特殊情况下，紧固件的紧固特性试验。

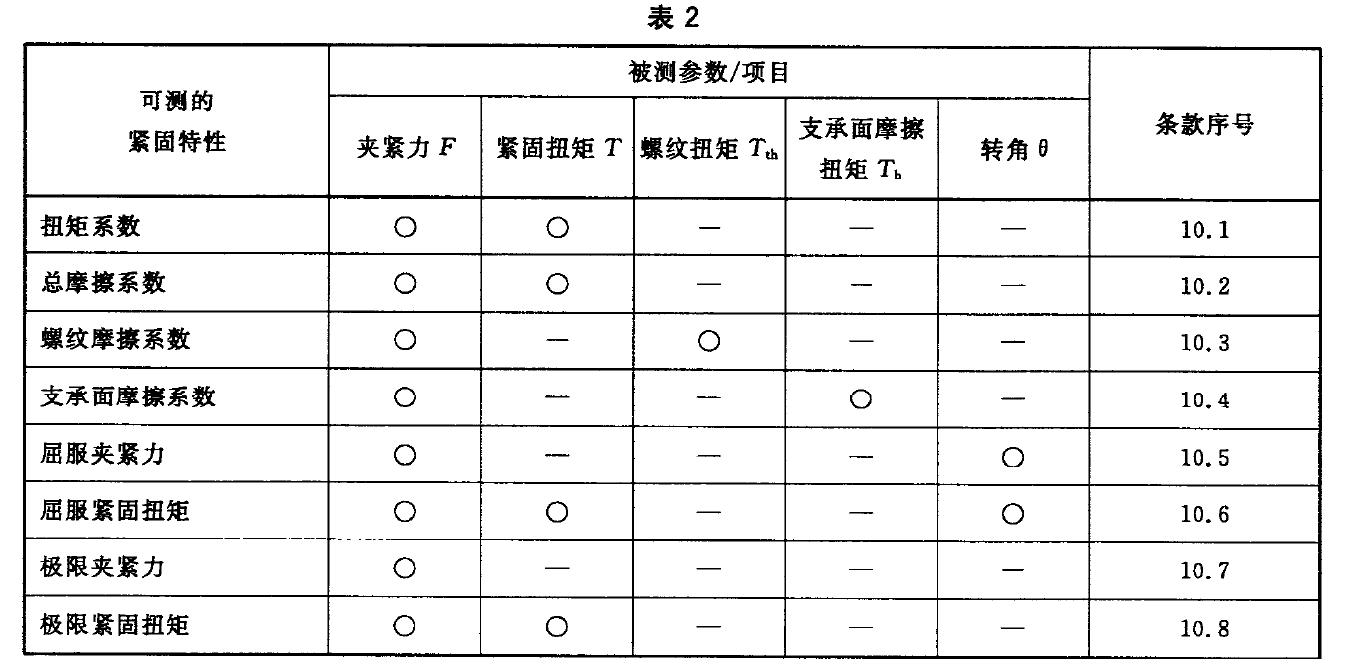

    拟测定的紧固特性与参数/项目间的关系。



摩擦系数测试方法

在比较普通的摩擦条件下，如不考虑紧固件的形状和尺寸，则可用于测定各种摩擦系数。摩擦系数是一个无量纲数据，由可测量的物理特性计算得出，何形状传感器。所需的测量方法是相当昂贵一的，因为必须有一个测量夹紧力它取决于所连结的表面类型和几一的传感器和至少两个不同扭矩的，并且需要测得所有相关的几何尺寸(d:，P，Db)。为确定摩擦系数，在一相同摩擦条件下，对所有规格范围内的紧固件可用扭矩一夹紧力计算。

扭矩系数测试

扭矩系数K(K-指数)的确定

    扭矩系数K的测量方法是比较简单的，可由公式K一T/(FJ)计算得出，在这种情况下，仅与d有关。这表示K-指数仅由一个尺寸限定。为确定K，需要测出夹紧力F和拧紧扭矩T。

    在相同摩擦条件、相同尺寸d和相同几何面积的紧固件上，K--指数可以用于扭矩一夹紧力的计算。

比值T/F的确定

    比较简单也是比较高级的方法是测量出纯理论的扭矩和夹紧力的关系。T/F的比值仅用于非常特殊的连接研究。这时，不需要知道紧固件的尺寸和形状。
