适用范围：

    本标准规定了室温下金属薄板(带)试样(没有引人应力集中)轴向力控制疲劳试验的术语和定义、试样、试验条件、试验程序、结果表示和试验报告。

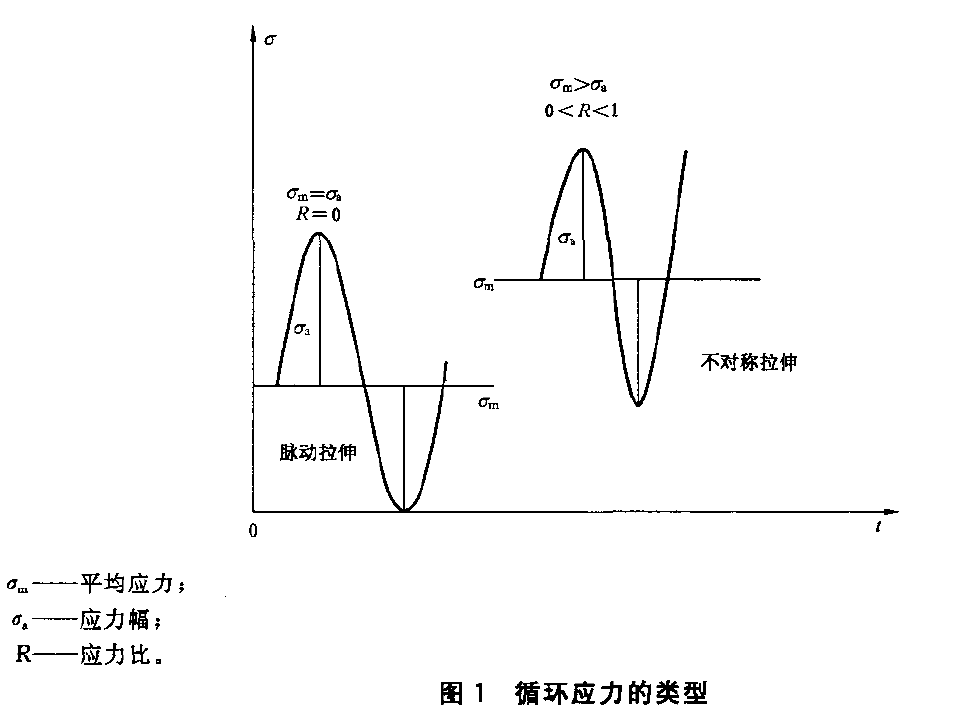

本标准适用于厚度为0.3 mm-}3 rnm的金属薄板(带)试样(不包括缺口试样)承受所示任一类型、恒负荷轴向循环应力幅的疲劳试验;试样矩形横截面的比较小截面积小于30 mm

引用文件：

    GB/T 3075金属材料疲劳试验轴向力控制方法(GB/T 3075-2008,IS0 1099:2006,MOD)

    GB/T 3505产品几何技术规范表面结构轮廓法表面结构术语定义及参数(GB/T 3505-2000,eqv ISO 42$7:1997,Geometrical Product Specification (GPS)-Surface texture: Profile method-terms,definitions and surface texture parameters.)

    GB/T 1fi825. 1静力单轴试验机的检验第工部分:拉力和(或)压力试验机测力系统的检验与校

准(GB/T 16825.1-2008,IS0 7500-2:2004,IDT)

    GB/T 25917轴向加荷疲劳试验机动态力校准

常用术语：

试样厚度thickness of test piece矩形横截面试样的厚度。

试样夹持宽度gripping part width矩形横截面试样夹持部分的宽度.

试样宽度width of test piece矩形截面试样比较大应力处宽度.

试样形状和尺寸

1.1试样的形状和尺寸取决于试验目的及被测材料的形状。其夹持部分应与试样轴线或缩小的试验截面轴线保持同轴或对称。

1. 2疲劳试验所用的同一批试样应具有相同的形状、尺寸和表面状态。

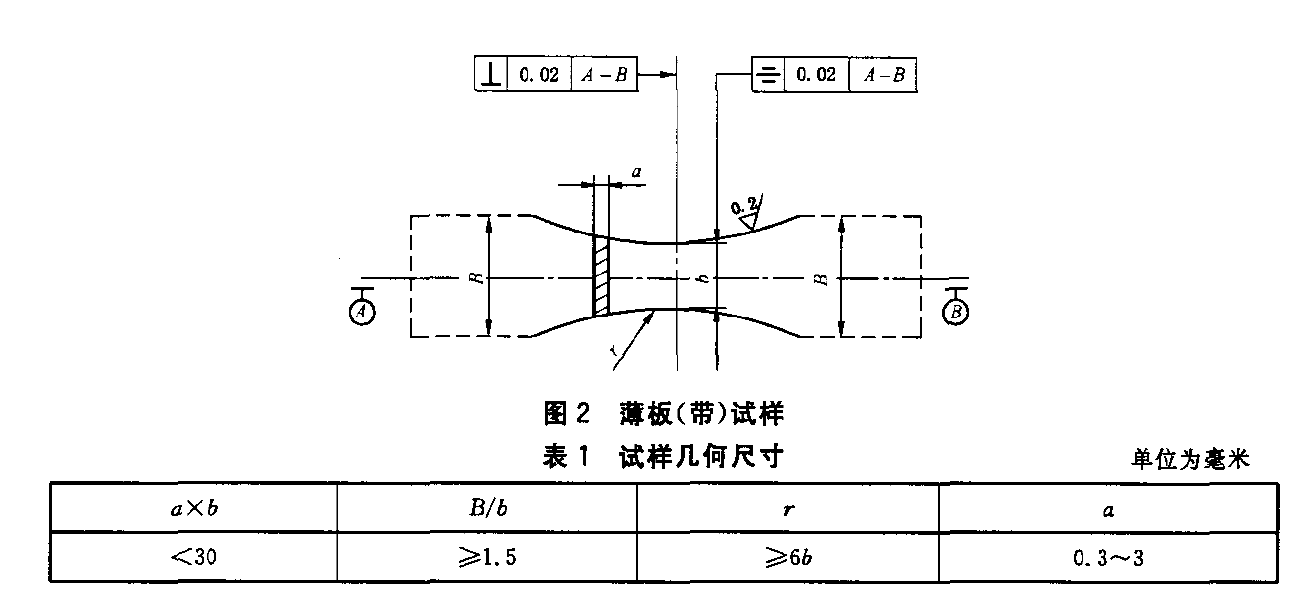

1. 3金属薄板(带)疲劳试验推荐的圆弧型试样的几何尺寸如表1、图2所示.

1. 4矩形横截面试样比较小截面尺寸的测量误差不大于±0.5%

1. 5试样夹持部分的横截面积与试样比较大应力截面面积之比依夹持方法而定，但不应小于1. 5

2试样加工

2. 1试样所采用的加工工艺应尽量使试样表面产生的残余应力和加工硬化减至比较小;在加工过程中应防止过热或其他因素的影响而改变材料的疲劳性能，力求试样表面质量均匀一致。

2. 2试样精加工后，应仔细清洗、妥善保存，以防止试样变形、表面损伤和腐蚀。

2.3试样工作部分与圆弧讨渡部分的诈德应光滑.不得有凹陷。
