驱动桥桥壳静态扭转刚度与静态扭转强度性能的测试选择全自动扭转试验机来进行测试，全自动扭转试验机还可以进行测试抗扭强度、扭转变形、扭矩屈服、扭转破坏、扭矩载荷等力学性能测试。为什么要用全自动扭转试验机进行测试驱动桥桥壳的静态扭转刚度与扭转强度性能试验呢？

目的是为了检查桥壳静态扭转刚度和扭转强度，计算其扭转刚度和静态扭转强度安全系数。

如何选择试样：

A、应符合设计图样要求，并附有必要的设计和工艺资料。

B、表面应清洁，无裂纹、破损和变形。

C、数量为4件，其中静态扭转刚度取1件进行试验，静态扭转强度取3件进行试验。

试验载荷计算方法：

  1、静态试验扭矩

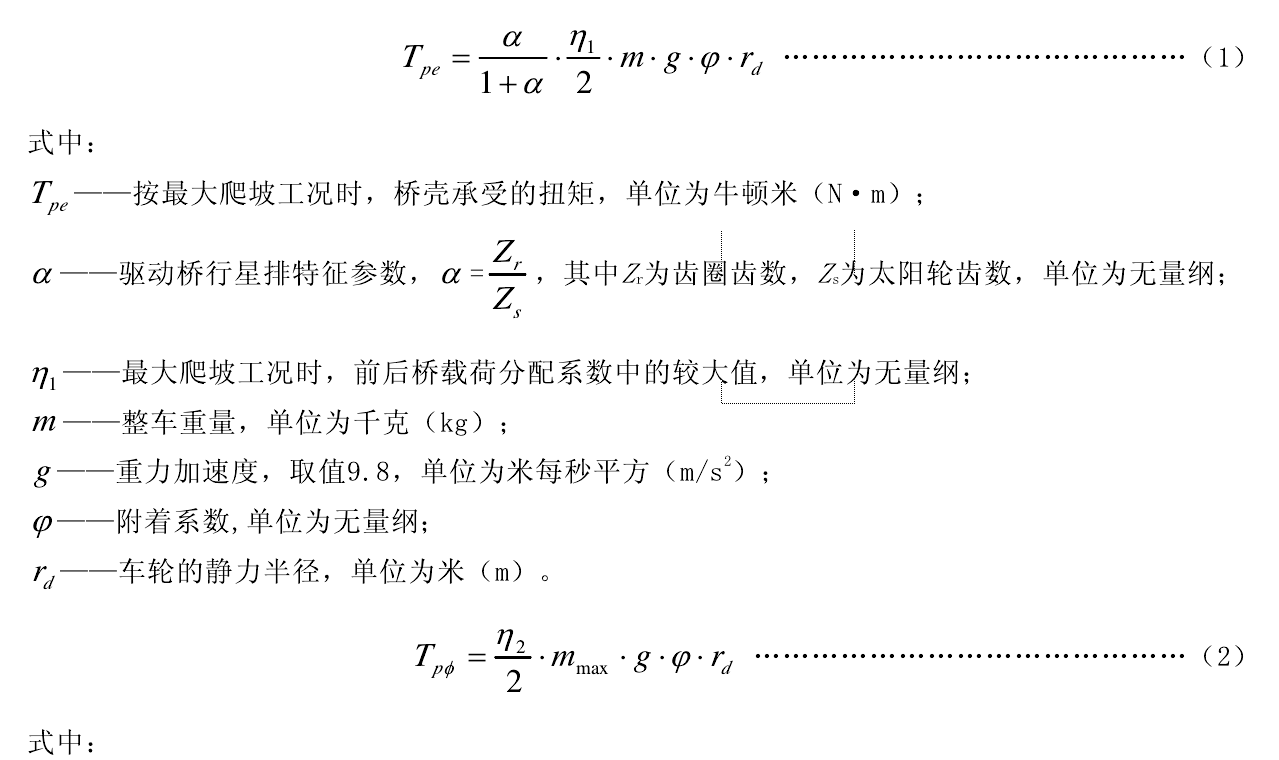

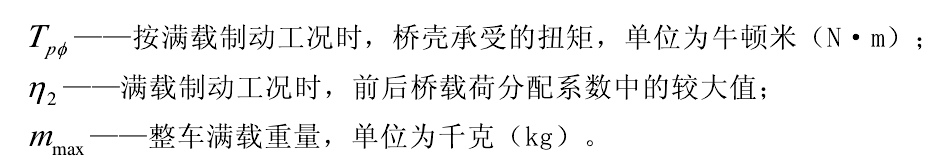

   按下式(1)(2)进行计算，取其中较大的结果值作为静态试验扭矩Tp:





2、试验载荷的确定：

   按下式(3)计算可得静态试验载荷Ps：

Ps=Tp/L                   (3)

式中:

Ps一一静态试验加载载荷，单位为牛顿(N);

Tp一一确定的试验扭矩，单位为牛顿米(N.m);

L一一试验台架加载力臂长度，单位为米(m)。

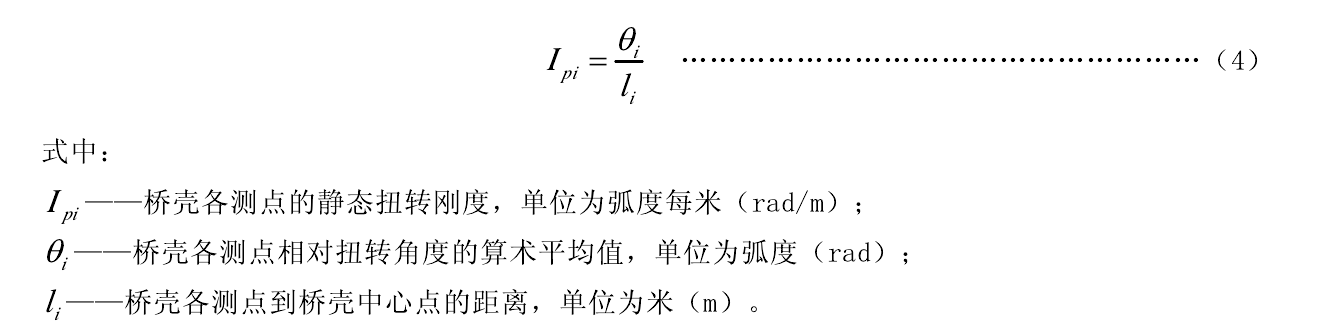

3、桥壳静态扭转刚度按下式(4)计算:

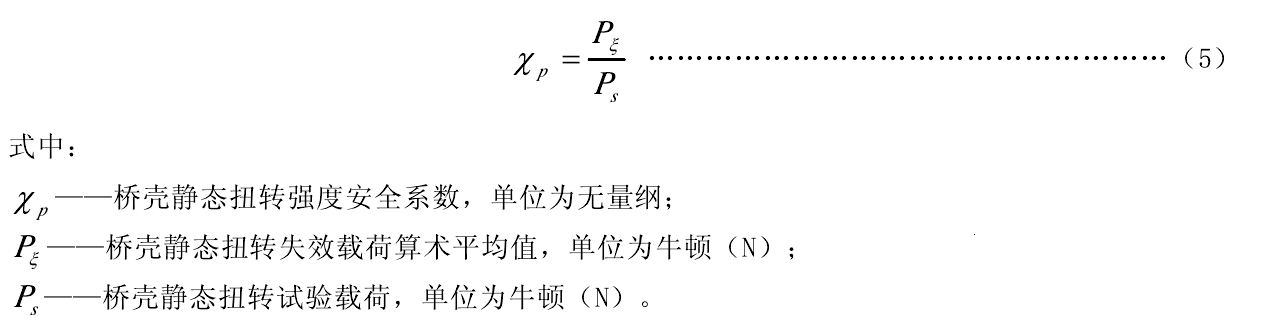

4、桥壳静态扭转强度安全系数按下式(5)计算:



由于每个系列车驱动桥壳的扭转刚度不同，选择的设备也不相同，此设备是根据客户试样来选择全自动扭转试验机规格的。
