陶瓷材料抗弯曲强度试验机主要适用于日用陶瓷、建筑陶瓷、电绝缘陶瓷、化工陶瓷、金属陶瓷、碳化物陶瓷、氧化硅陶瓷、工具陶瓷等各种陶瓷材料制品做抗弯曲、三点弯曲、抗弯强度、弯曲极限、静弯曲力、弯曲力矩、弯曲负荷、弯曲破坏强度等性能测试。

陶瓷弯曲强度试验机满足要求：

1、陶瓷抗弯曲强度试验机相对误差不大于1%，能够等速加荷，加荷及支撑刀直径为10mm±0.1mm。

2、技术参数

制取试样方法：

1、长120mm，宽厚比为1:1的长方体试样10根。

2、陶瓷材料试样的制备采用与该材料在实际生产中相同的工艺条件。

3、陶瓷试样必须加工规整，不允许存在明显缺陷。

操作规程：

1、将陶瓷试样置于温度为110℃士5℃的烘箱中，烘干至恒重，然后放入干燥器中冷却至室温。

2、将陶瓷试样安放在支撑刀口上，调整支撑刀口间距，使支撑刀口以外试样的长度为10mm，两个支撑刀口必须在同一平面内且互相平行，并使加荷刀口位于两支撑刀口的正中。

3、开启陶瓷弯曲试验机。注意加荷刀口接触试样时不得冲击，以平均10-50N/s的速度等速加荷，(弯曲强度较小的试样，请选择较低的加荷速度)直至破坏。记录试样破坏时的比较大载荷。

4、用游标卡尺测量试样断裂处的宽度和厚度，精确到0.1mm。

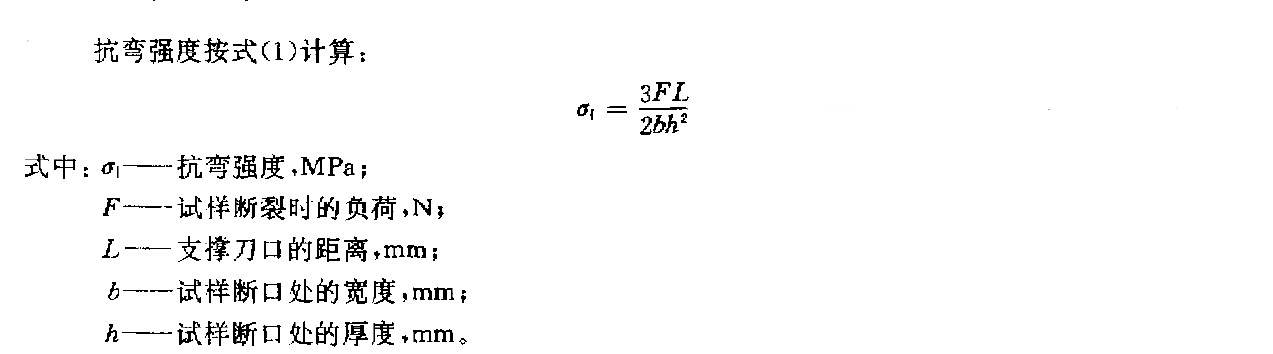

抗弯计算公式：



测试报告：

1、送样单位、试样名称、试样编号。

2、试祥跨距、加荷速度，断面厚度、断面宽度。

3、数据舍弃情况、抗弯强度值。

4、试验日期、试验人员、试验单位。
